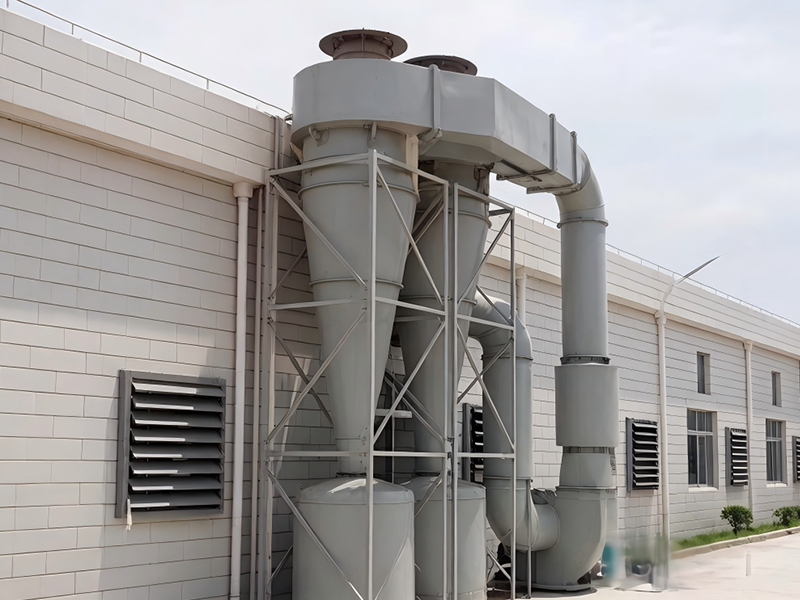

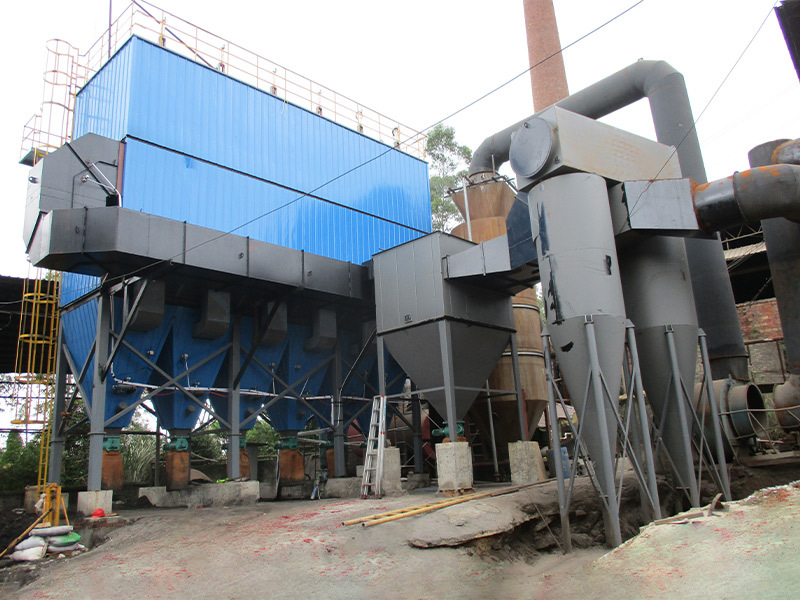

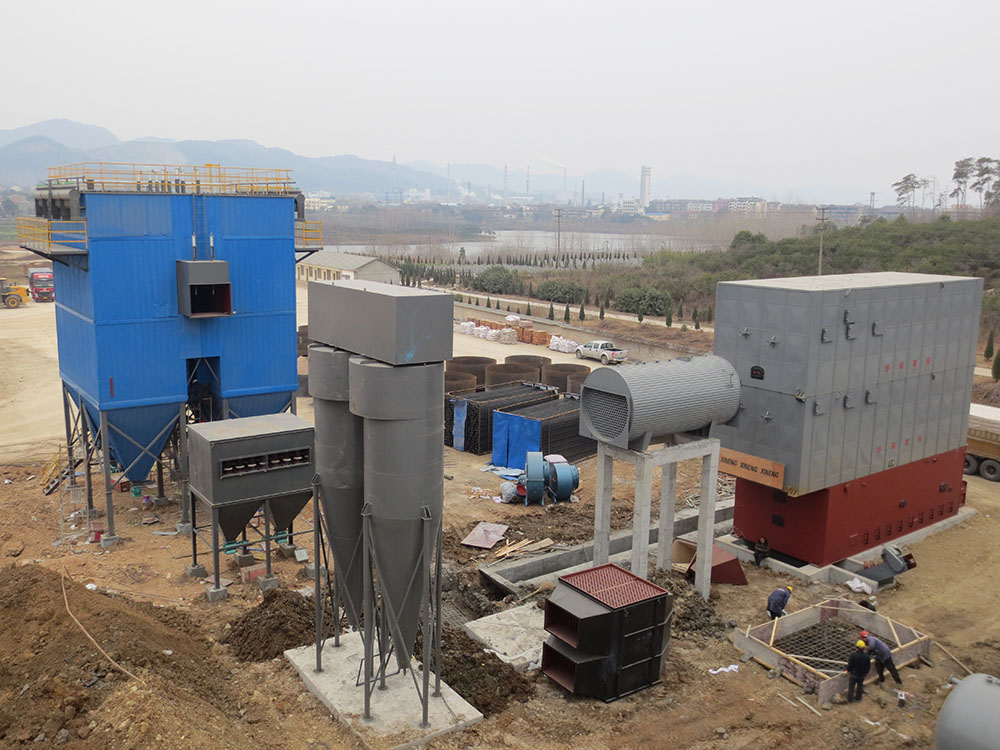

Pengumpul debu siklon tabung ganda

Pengumpul debu siklon tabung ganda terdiri dari dua silinder siklon paralel, corong debu, pipa masuk, pipa keluar, dll. Ini adalah peralatan penghilang debu mekanis kering yang sangat efisien dan banyak digunakan. Alat ini sangat cocok untuk menangkap debu partikulat kering dan tidak berserat.

Aplikasi Industri

• Industri Metalurgi: Seperti peleburan, pengecoran, dan pengolahan produk aluminium.

• Industri Bahan Bangunan: Untuk pemurnian debu selama produksi semen, bahan tahan api, keramik, dll.

• Pengolahan Biji-bijian dan Farmasi Kimia: Seperti pengolahan biji-bijian dan tepung, penanganan bahan baku kimia, dll.

• Pemesinan dan Pertambangan: Cocok untuk pra-perlakuan penghancuran bijih dan kondisi kerja lainnya dengan konsentrasi debu tinggi.

Prinsip kerja intinya adalah membuat aliran udara yang mengandung debu berputar. Dengan bantuan gaya sentrifugal, partikel debu dipisahkan dari aliran udara dan ditangkap di dinding perangkat, kemudian jatuh ke dalam wadah penampung debu di bawah pengaruh gravitasi. Dalam kondisi operasi normal, gaya sentrifugal yang bekerja pada partikel adalah 5 - 2500 kali gaya gravitasi. Oleh karena itu, efisiensinya jauh lebih tinggi daripada ruang pengendapan gravitasi.

Fitur

• Struktur: Terdiri dari dua silinder siklon, strukturnya relatif sederhana, mudah diproduksi, dipasang, dan dipelihara. Baik investasi peralatan maupun biaya operasional relatif rendah. Dapat memiliki desain ruang pemisahan bypass, yang menggunakan gerakan pusaran ganda untuk meningkatkan efisiensi pemisahan partikel halus.

• Kinerja: Alat ini memiliki efisiensi penghilangan debu yang relatif tinggi. Untuk debu yang memenuhi syarat, efisiensinya biasanya dapat mencapai lebih dari 90%, bahkan hingga 95%. Resistansi peralatan umumnya dikontrol antara 500 - 2000 Pa, dan nilai umumnya adalah 800 - 1000 Pa.

• Pengoperasian dan Pemeliharaan: Tidak ada mekanisme berputar atau bagian yang bergerak, sehingga mudah untuk dipelihara dan dikelola, tanpa memerlukan teknologi tinggi. Alat ini termasuk pembersihan abu kering, yang bermanfaat untuk memulihkan debu yang berharga.

• Kemampuan Adaptasi Lingkungan: Dapat digunakan untuk pemurnian gas berdebu bersuhu tinggi. Yang terbuat dari baja karbon biasa dapat digunakan untuk pemurnian gas buang pada suhu 100°C. Jika dilapisi dengan bahan tahan api dan tahan aus, ketahanan suhunya dapat mencapai 500°C atau bahkan lebih tinggi.

• Skenario Penggunaan: Cocok untuk menangkap debu partikulat kering dan tidak berserat. Sering digunakan untuk pemurnian atau pra-perlakuan debu tingkat kasar dan menengah. Saat menangani volume udara yang besar, beberapa silinder tunggal dapat digabungkan untuk digunakan, dan volume udara yang ditangani oleh satu silinder dapat mencapai 500 - 50000 m³/jam.

Prinsip Kerja

Setelah gas yang mengandung debu masuk secara tangensial dari saluran masuk, aliran udara akan terpecah ke atas dan ke bawah membentuk gerakan pusaran ganda. Debu mengalami efek pemisahan yang kuat di batas pusaran ganda. Partikel debu yang lebih kasar dipisahkan ke dinding luar dengan aliran udara pusaran ke bawah. Sebagian debu dapat dikeluarkan dari lubang tengah ruang pemisahan bypass, dan debu yang tersisa dibawa ke dalam penampung debu oleh aliran udara ke bawah. Aliran udara pusaran ke atas dapat mengumpulkan partikel debu yang lebih halus, membentuk cincin debu, dan kemudian masuk ke lubang atas ruang pemisahan bypass. Aliran udara tersebut dimasukkan ke dalam kerucut melalui saluran masuk udara balik untuk bergabung dengan aliran udara internal. Gas yang telah dimurnikan dikeluarkan melalui pipa pembuangan, dan debu yang terpisah masuk ke dalam penampung debu.

Parameter

• Kapasitas Penanganan Udara: Beberapa silinder tunggal dapat digabungkan untuk memenuhi berbagai kebutuhan. Volume udara yang ditangani oleh satu silinder adalah sekitar 500 - 50000 m³/jam.

• Efisiensi Penghilangan Debu: Memiliki efek penangkapan yang baik pada partikel yang lebih besar dari 5μm, dan efisiensinya biasanya dapat mencapai lebih dari 90%, bahkan hingga 95%.

• Resistansi Peralatan: Umumnya dikontrol antara 500 - 2000 Pa, dan nilai umumnya adalah 800 - 1000 Pa.

• Ketahanan Suhu: Sekitar 100°C untuk baja karbon biasa; bila dilapisi dengan bahan tahan aus dan tahan suhu tinggi (seperti bahan tahan api), dapat mencapai lebih dari 500°C, dengan ketahanan suhu tinggi yang baik.

Pengumpul debu siklon tabung ganda banyak digunakan dalam penghilangan debu industri, terutama dalam skenario yang membutuhkan penghilangan debu awal atau menangani debu kering berukuran sedang, karena strukturnya yang kompak, efisiensi tinggi, perawatan mudah, ketahanan suhu tinggi, dan kapasitas penanganan udara yang fleksibel. Alat ini sering digunakan sebagai tahap depan dari sistem penghilangan debu multi-tahap atau secara independen dalam situasi di mana persyaratan emisi tidak terlalu ketat.

Kapasitas Manufaktur & Produksi

Layanan Purna Jual

Haina menyediakan instalasi di lokasi, pengoperasian, dan pelatihan teknis. Inspeksi tindak lanjut secara berkala diatur setelah penyelesaian proyek untuk mendukung stabilitas operasional jangka panjang.
